PUNCHING LINE – ไลน์เจาะรูชิ้นงานยาวความเร็วสูง 2D / 3D (SOENEN)

ไลน์เจาะรูชิ้นงานยาว (long member) 2D / 3D ความแม่นยำสูง เหมาะกับโครงรถบรรทุก เจาะได้สูงสุด 900 รูต่อนาที

รายละเอียด

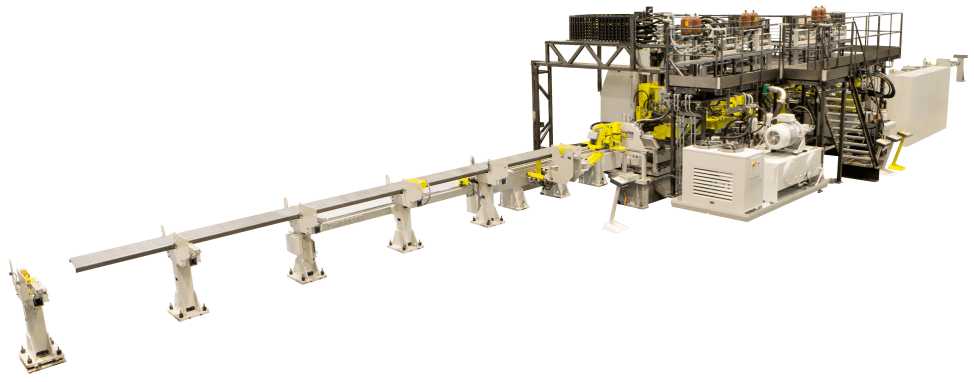

PUNCHING LINE SOENEN

ไลน์เจาะรู 3 มิติของ SOENEN จำเป็นสำหรับผู้ผลิตที่ต้องการทำงานเร็วขึ้น ยืดหยุ่นและแม่นยำกว่า เมื่อเทียบกับการปั๊มหรือเจาะแบบเดิม ไลน์นี้เจาะโปรไฟล์รูปตัวยูที่ขึ้นรูปด้วยการรีดหรือโปรไฟล์หน้าตัดเปลี่ยนแปลง เช่น คานข้างโครงรถบรรทุก ได้เร็วและแม่นยำกว่ามาก เมื่อโปรไฟล์เคลื่อนผ่านไลน์ ระบบวัดออนไลน์ในตัวจะยืนยันตำแหน่งรูที่ถูกต้องก่อนเจาะทุกรู

คุณสมบัติเด่น

  • ระบบวัดออนไลน์ในตัว ยืนยันตำแหน่งรูก่อนเจาะทุกครั้ง
  • ติดตั้งพันช์ได้หลากหลายขนาดเส้นผ่านศูนย์กลาง ปรับรูปแบบการตั้งค่าได้ไม่จำกัด
  • ชุดเจาะเคลื่อนที่ได้ในแกน X, Y, Z เจาะได้ทั้งเว็บและปีกของโปรไฟล์ด้วยความแม่นยำเท่ากัน
  • รุ่นความเร็วสูงเจาะได้ถึง 900 รูต่อนาที
  • ผลิตชิ้นงานยาวแบบ just-in-time ลดต้นทุนแม่พิมพ์ การเปลี่ยนแม่พิมพ์ และการจัดเก็บ

การใช้งาน

  • คานข้าง (side member) โครงรถบรรทุกและรถเพื่อการพาณิชย์
  • โปรไฟล์รูปตัวยูและโปรไฟล์หน้าตัดแปรผัน

ข้อมูลจำเพาะ

ประเภทไลน์2D สำหรับแผ่น · 2D สำหรับชิ้นงานยาว · 3D สำหรับชิ้นงานยาว · ความเร็วสูง
ความเร็วเจาะสูงสุด900 รูต่อนาที (ไลน์ความเร็วสูง)
การวัดวัดตำแหน่งรูแบบออนไลน์
แกนเคลื่อนที่X, Y และ Z (ไลน์ 3D)

ค่าที่แสดงเป็นค่าโดยทั่วไป อาจแตกต่างตามรุ่นและข้อกำหนดของโครงการ กรุณาติดต่อฝ่ายขายเพื่อยืนยันรายละเอียด
