CUT-TO-LENGTH & STACKING LINES – ไลน์ตัดและจัดเรียงแผ่นเหล็กซิลิคอนสำหรับแกนหม้อแปลง (SOENEN)
ไลน์ตัดเหล็กซิลิคอน (GOES) ความเร็วสูง ตัด เจาะรอยบาก และจัดเรียงแผ่นแกนหม้อแปลงอย่างแม่นยำ ไม่เสียหาย ไม่มีครีบ (burr)
รายละเอียด
.jpg)
SOENEN เป็นผู้นำตลาดด้านไลน์ตัดเหล็กซิลิคอน (Cut-to-Length) สำหรับแผ่นลามิเนตแกนหม้อแปลง กระบวนการตัด ตัดรอยบาก (notching) และจัดเรียง (stacking) เป็นงานที่ซับซ้อน เพราะต้องทำงานด้วยความเร็วสูง มีการหยุด-เริ่มเคลื่อนที่ตลอดเวลา และใช้วัสดุที่บอบบางมาก (แผ่นเหล็กซิลิคอนหนา 0.18 – 0.5 มม.) แต่ผลลัพธ์ที่ได้คือแผ่นลามิเนตที่ตัดสะอาด ไม่เสียหาย และไม่มีครีบ
คุณสมบัติเด่น
- ความเร็วในการตัดสูงสุดถึง 180 แผ่นต่อนาที (รุ่นความเร็วสูง)
- ระบบป้อนวัสดุแม่นยำสูง ตัดแผ่นเหล็กซิลิคอนหนา 0.18 – 0.5 มม. ได้โดยแผ่นไม่เสียหายและไม่มีครีบ
- มีให้เลือกตั้งแต่รุ่นประหยัดจนถึงรุ่นความเร็วสูง พร้อมโต๊ะตัดหลายรูปแบบ ระบบจัดการม้วนเหล็ก ระบบ decoiler และระบบจัดเรียงแผ่น
- ออกแบบเพื่อความพร้อมใช้งาน ความทนทานในระยะยาว และราคาที่แข่งขันได้
- รองรับการเชื่อมต่อกับระบบ E-Stacking แบบ In-line และ Off-line
การใช้งาน
- ผู้ผลิตหม้อแปลงไฟฟ้า – แผ่นลามิเนตแกนเหล็ก (core lamination)
- ตัดแผ่นสี่เหลี่ยมคางหมู (trapezium) ป้อนอุตสาหกรรมยานยนต์ด้วย Swivel shear ความเร็วสูงถึง 120 ม./นาที ความแม่นยำ 0.1 มม.

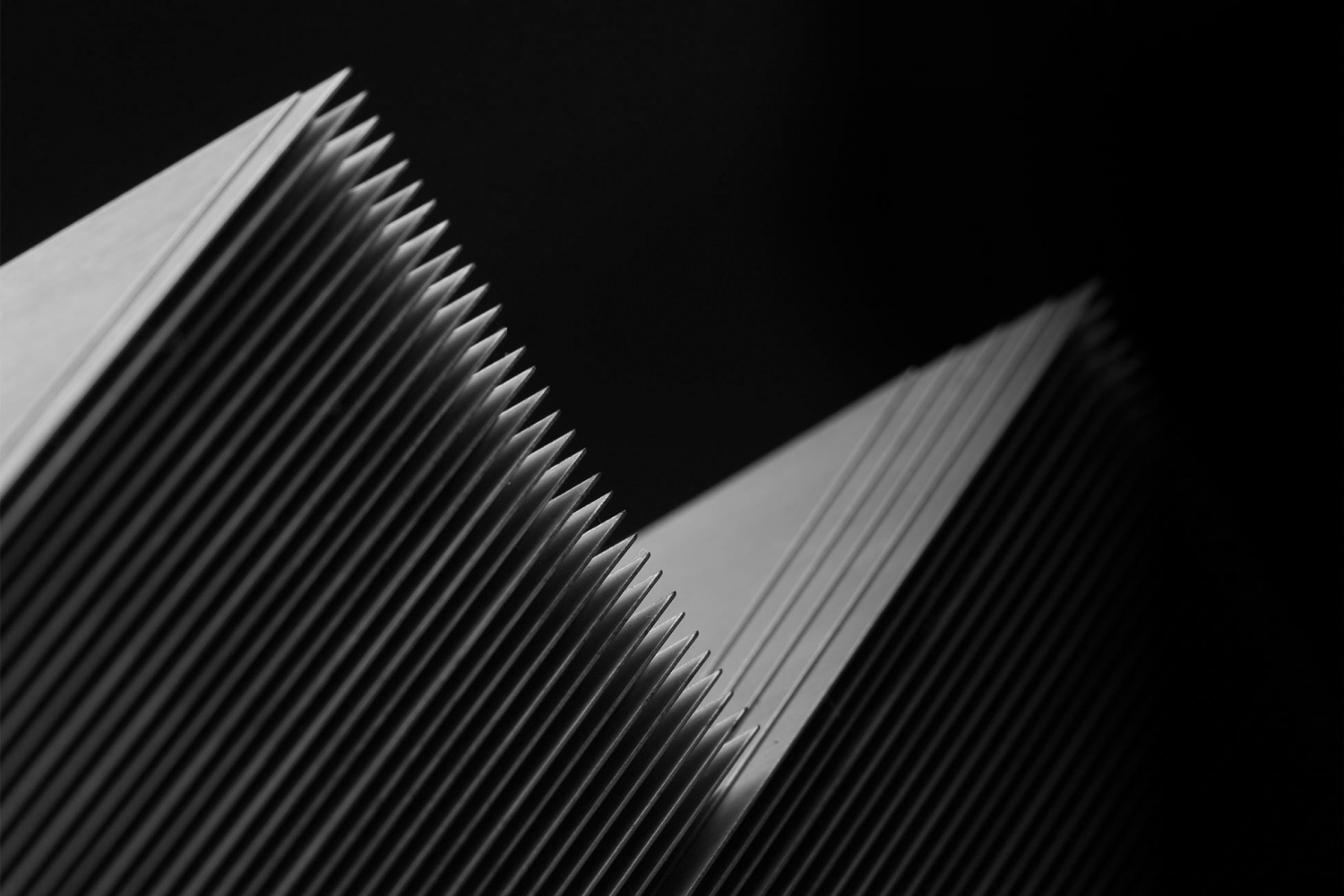

การตัดแกนหม้อแปลง (Transformer Cutting)
ลำดับการตัด ตัดรอยบาก และจัดเรียง ทำงานที่ความเร็วสูงกับวัสดุบอบบาง SOENEN เป็นหนึ่งในผู้นำตลาดไลน์ตัดเหล็กซิลิคอนสำหรับแผ่นลามิเนตหม้อแปลง
การตัดพิเศษ (Special Cutting)
ความต้องการไลน์ตัดสำหรับอุตสาหกรรมบริการเติบโตอย่างต่อเนื่อง โดยเฉพาะอุตสาหกรรมยานยนต์ที่ต้องการแผ่นตัดสำเร็จรูปรูปสี่เหลี่ยมคางหมู ไลน์ผลิตของ SOENEN ติดตั้ง Electric Swivel Shear ตัดแผ่นเหล็กหรืออะลูมิเนียมเป็นแผ่นตามขนาด รองรับม้วนเหล็กความเร็ว 120 เมตรต่อนาที วัดความยาวแม่นยำ 0.1 มม. SOENEN เคยสร้างไลน์ตัดให้ Corus (ปัจจุบันคือ Tata Steel) และ ArcelorMittal

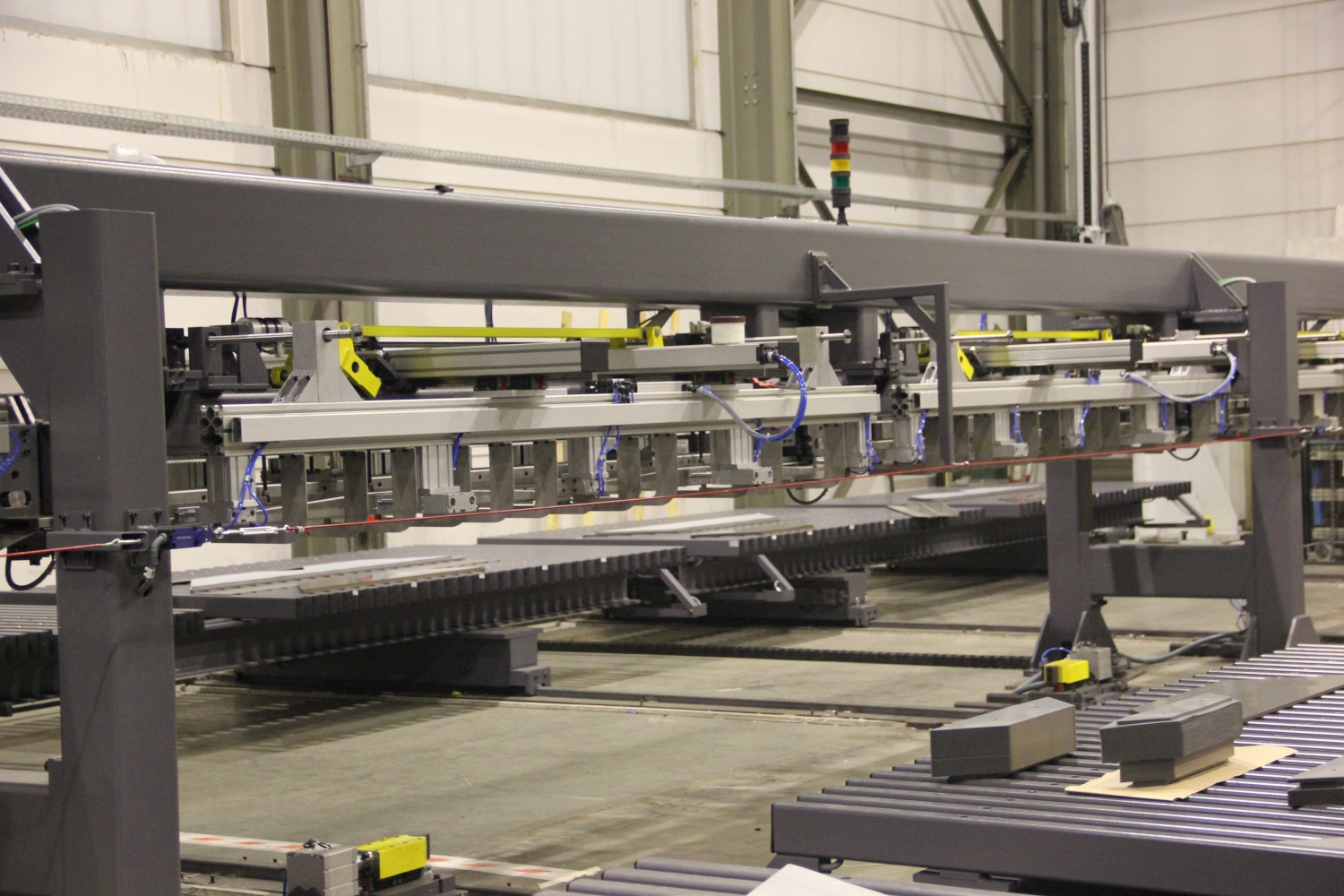

E-Stacking
เพื่อให้การผลิตหม้อแปลงมีประสิทธิภาพ ยืดหยุ่น และแม่นยำยิ่งขึ้น SOENEN พัฒนาระบบ E-Stacking 2 แบบ ทำงานอัตโนมัติเต็มรูปแบบและเร็วขึ้นโดยรวม ได้แก่ In-line – ชุดวางแผ่นความแม่นยำสูงติดตั้งต่อท้ายไลน์ตัดแกนใหม่หรือที่มีอยู่เดิม กำลังการจัดเรียงเท่ากับความเร็วตัดของไลน์ และ Off-line – ชุดหยิบและวางแบบ stand-alone ขนาดกะทัดรัด หยิบแผ่นจากกองที่ไม่เป็นระเบียบแล้ววางเรียงเป็นรูปตัว E พร้อมสแกนช่องว่างระหว่างแผ่นเพื่อตรวจจับค่าเกินพิกัดความคลาดเคลื่อน
ข้อมูลจำเพาะ
| รุ่นไลน์ | ช่วงความกว้าง (มม.) | ความยาวสูงสุด (มม.) |
|---|---|---|
| TRL250 | 40 – 250 | 1,350 |
| TRL400 | 40 – 440 | 2,500 |
| TRL600 | 60 – 660 | 3,500 |
| TRL800 | 80 – 880 | 4,000 |
| TRL1000 | 100 – 1,020 | 5,000 |
ค่าที่แสดงเป็นค่าโดยทั่วไป อาจแตกต่างตามรุ่นและข้อกำหนดของโครงการ กรุณาติดต่อฝ่ายขายเพื่อยืนยันรายละเอียด
