SHIRE Rubber Bag (IPS / VDA / VFN / TN2) – ถุงยางกันน้ำมันหม้อแปลง ขึ้นรูปชิ้นเดียว

ถุงยางกันน้ำมันสำหรับถังพักน้ำมันหม้อแปลง ขึ้นรูปชิ้นเดียวไม่ใช้กาวและตัวทำละลาย แฟลนจ์โลหะ รองรับน้ำมันแร่ Natural Ester และ Synthetic Ester อายุใช้งานมากกว่า 30 ปี

รายละเอียด

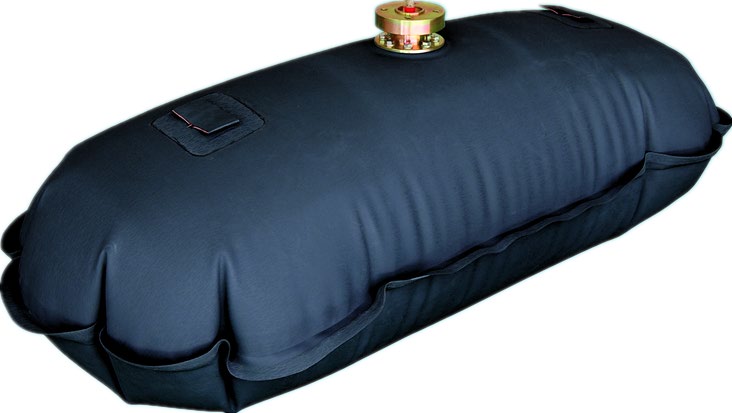

ถุงยางกันน้ำมัน (Rubber Bag หรือ flexible separator) ติดตั้งอยู่ภายในถังพักน้ำมัน (conservator) ของหม้อแปลง ทำหน้าที่กั้นน้ำมันฉนวนออกจากอากาศอย่างสนิท ป้องกันการปนเปื้อน การควบแน่นของความชื้น การเกิดออกซิเดชัน และไฮโดรไลซิส พร้อมปรับตามปริมาตรน้ำมันที่ขยายและหดตามอุณหภูมิ ประสิทธิภาพของถุงยางจึงเป็นหัวใจของการรักษาคุณภาพน้ำมันตลอดอายุหม้อแปลง

SHIRE พัฒนาถุงยางแบบ Integral-Forming (ขึ้นรูปชิ้นเดียว) และได้รับสิทธิบัตรการประดิษฐ์ในปี 2015 เป็นผู้ผลิตรายแรกในจีนและรายที่ 3 ของโลกที่ทำเทคโนโลยีนี้ได้ ครองส่วนแบ่งตลาดถุงยางหม้อแปลงอันดับ 1 ของโลกมาหลายปีติดต่อกัน (ประมาณ 80% ในจีน) ยอดขายสะสมกว่า 250,000 ใบใน 100+ ประเทศและภูมิภาค

ข้อมูลผลิตภัณฑ์

ผลิตภัณฑ์ : Transformer Rubber Bag	ผู้ผลิต : Jiangsu Shire Electric Co., Ltd. (จีน)
วัสดุ : ผ้าเคลือบยาง โครงสร้าง 3 ชั้น (ยางด้านอากาศ / โครงผ้า / ยางด้านน้ำมัน)	กรรมวิธี : Integral vulcanization ขึ้นรูปชิ้นเดียวด้วยอุณหภูมิและความดันสูง
อุปกรณ์ : แฟลนจ์โลหะและหูยึด	ขนาด : ตามแบบถังพักน้ำมันของลูกค้า (Customized)
ช่วงอุณหภูมิ : -60 ถึง +120 °C	น้ำมันที่ใช้ได้ : น้ำมันแร่ · Natural Ester · Synthetic Ester (ตามรุ่น)

ทำไมต้องขึ้นรูปชิ้นเดียว (Integral-Forming)

หัวข้อ	ถุงยางแบบเดิม (ติดกาวด้วยมือ)	SHIRE Integral-Forming
การขึ้นรูป	ประกบด้วยกาว จุดต่อเสี่ยงหลุดหรือรั่ว	ขึ้นรูปชิ้นเดียว ไม่ใช้กาวและตัวทำละลาย จึงไม่ปนเปื้อนน้ำมันหม้อแปลง
แฟลนจ์	แฟลนจ์ยาง เสี่ยงแตกและเสื่อมสภาพ	แฟลนจ์โลหะยึดด้วยกระบวนการที่ได้รับสิทธิบัตร (ชุบ Galvanized / Nickeling / Stainless Steel)
รูปทรง	ทรงกระบอก	ทรงหมอน (Pillow) รอยพับน้อย ระดับน้ำมันอ่านได้แม่นยำ
ขอบถุง	แรงเสียดทานกับผนังถังตกที่ตัวถุง	ขอบรูปกระสวย (Spindle) รับแรงเสียดทานกับผนังถังพักน้ำมันแทนตัวถุง สึกหรอน้อย
ผ้ายาง	เคลือบยางแบบดั้งเดิม มีความเสี่ยงด้านคุณภาพจากงานมือ	รีดยางด้วยเครื่อง Calendering คุณภาพสม่ำเสมอ ไม่มีความเสี่ยงจากงานมือ

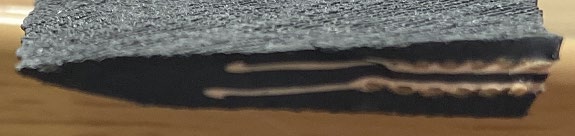

จุดเด่นที่ต่างจากถุงทั่วไป: รอยต่อของถุงขึ้นรูปเป็นเนื้อเดียวกัน ภาพตัดขวางรอยต่อถุง (รูปแรกในแกลเลอรี) แสดงชั้นผ้าโครงที่ฝังอยู่ภายในเนื้อยาง ผลจากกระบวนการ Integral vulcanization ที่ขึ้นรูปถุงทั้งใบในครั้งเดียวโดยไม่ใช้กาว

ข้อมูลเสริม: ภาพตัดขวางของรอยต่อระหว่างถุงกับถังพักน้ำมัน (รูปที่สอง) แสดงแฟลนจ์โลหะของถุง แฟลนจ์รับถุง และแหวนซีลแต่ละจุดที่ปิดผนึกระหว่างถุงกับฝาครอบถังพักน้ำมัน

จุดเด่น

ความแน่นอากาศสูง – ทุกใบผ่านการทดสอบที่ 10.5 kPa (สูงกว่าเกณฑ์มาตรฐานแห่งชาติของจีน) ตรวจสอบ 100% ก่อนส่งออกจากโรงงาน
ทนแรงดัน – ทนได้มากกว่า 31.5 kPa และออกแบบให้ทนได้ถึงมากกว่า 101 kPa ตามความต้องการลูกค้า
ทนการสึกหรอ – ผ่านการทดสอบ TABER (60 รอบ/นาที น้ำหนัก 500 g 3,000 รอบ) ไม่รั่ว
ทนความร้อน น้ำมันร้อน และการเสื่อมอายุ – อายุการใช้งานมากกว่า 30 ปี
ใช้ได้กับน้ำมันหลายชนิด – น้ำมันแร่ Natural Ester และ Synthetic Ester
ไม่ต้องบำรุงรักษาตามรอบ ติดตั้งและเปลี่ยนง่าย

รุ่นที่มีจำหน่าย

รุ่น	วัสดุยาง	น้ำมันที่ใช้ได้
IPS	NBR	น้ำมันแร่ (Mineral Oil)
VDA	ACM	Natural Ester (เช่น FR3)
VFN	NBR	Synthetic Ester (เช่น Midel 7131)
TN2	NBR	น้ำมันแร่ ใช้ในอุณหภูมิต่ำได้ถึง -60 °C

ทุกรุ่นผลิตตามขนาดจริงของถังพักน้ำมัน ตัวเลือกวัสดุแฟลนจ์: Galvanized, Nickeling, Stainless Steel

การทดสอบและความน่าเชื่อถือ

ความแน่นอากาศ – ทดสอบที่ 10.5 kPa เป็นเวลา 24 ชั่วโมง ความดันตกไม่เกิน 5% (เกณฑ์) โดยทั่วไปทำได้ราว 3% และมีการบันทึกเส้นกราฟความดันระหว่างทดสอบ
ทดสอบตามข้อกำหนดผู้ผลิตหม้อแปลง – มีวิธีทดสอบสอดคล้องกับข้อกำหนดการทดสอบความแน่นอากาศของ Siemens และ Hitachi Energy (ที่ 10.5 kPa ค้างความดัน 12–24 ชั่วโมง ความดันตกไม่เกิน 5%)
การสึกหรอ – ทดสอบเทียบกับผ้ายางนำเข้า (TABER 3,000 รอบ) ผ้ายาง SHIRE สูญเสียมวลเฉลี่ย 3.00–4.33 mg/100 รอบ เทียบกับ 3.67–6.33 mg/100 รอบของผ้ายางนำเข้า
ความทนทานระยะยาว – จำลองการทำงาน 100,000 ครั้ง (เทียบเท่า 46 ปี) ภายใน 350 วัน และไม่เสียหายเมื่อความดันตกอย่างฉับพลัน

ขั้นตอนการผลิต

ผลิตโครงผ้า (Fabric skeleton)
ผสมยางคอมพาวด์ (Rubber compounding)
รีดยางเคลือบผ้า (Calendering)
ตัดตามแบบ
ขึ้นรูปชิ้นเดียว (Integral-forming)
ประกอบแฟลนจ์และอุปกรณ์

ระยะเวลาผลิต 5 วัน | กำลังการผลิต 6,000 ใบต่อเดือน (ข้อมูลโรงงาน ไม่รวมการขนส่ง)

ประสบการณ์ใช้งาน

ถุงยางแรงดัน 35 kV ขึ้นไปมากกว่า 60,000 ใบ ใช้งานอยู่ใน 20+ ประเทศ รวมถึงประเทศไทย
ใช้ในสถานีไฟฟ้าแรงดันสูงพิเศษ 500 kV ขึ้นไปของโครงข่ายไฟฟ้าจีน 208 ใบ ใน 66 สถานี และสถานีระดับ UHV / สถานีแปลงไฟ DC อีก 159 ใบ ในเกือบ 30 สถานี (ข้อมูล ส.ค. 2023)
ผู้ผลิตหม้อแปลงทั้งในยุโรป เอเชีย และอเมริกาใช้งาน SHIRE ได้รับรางวัล Top 10 Supplier ปี 2020 จาก ABB (Hitachi Energy)

การติดตั้งและการดูแล

ติดตั้ง: ดึงถุงให้ตึงเต็มที่ ห้ามหนีบหรือเหยียบ หลีกเลี่ยงของมีคมและสารกัดกร่อน
หลังติดตั้ง: เติมลมที่ความดันสูงสุด 10.5 kPa คงไว้ 1 ชั่วโมง แล้วตรวจความแน่นอากาศ
การเก็บรักษา: เก็บในบรรจุภัณฑ์เดิม หลีกเลี่ยงแสง ความชื้น และอุณหภูมิที่เปลี่ยนแปลงมาก ตรวจความแน่นอากาศเมื่อเก็บนานหรือเมื่อถอดออกทุกครั้ง
ไม่ต้องบำรุงรักษาตามรอบ รับประกันความบกพร่องจากการผลิต 3 ปี พร้อมใบรับรองคุณภาพ (Certificate of Conformity)
